Brula Kleinspeicherofen Quadro ECK
NEU
Brula Kleinspeicherofen Quadro ECK
Quadro Eck 2-seitig: Alles drin, alles dran, was einen richtigen Grundofen ausmacht!
Mit dem Kleinspeicherofen Quadro genießen Sie alle Vorteile der Grundofentechnik auf kleinstem Raum und können ihn genauso flexibel einsetzen wie einen Kaminofen. Er bietet viel Masse auf kleinem Raum. Seine Modulbausteine mit keramischer Nachheizfläche speichern die erzeugte Wärme langanhaltend und geben diese nach und nach an den Raum ab. Sie sind so konzipiert, dass sie einfach und passgenau aufeinander gesetzt und verkleidet werden.
Der Quadro besteht aus unserem Feuerraum Typ B plus 90° und unserem passenden Deckenzug, die BRULA® WSP Grundofenbauplatte, dem Mörtel und dem Putz. So können Sie Ihrem Kleinspeicherofen einen ganz individuellen Look geben. Verarbeitungsmaterialien FF-Rapid Haftmörtel, Brillantputz weiß 1 mm Körnung und einem Eimer FF-Klebemörtel sowie ein Abdeckklammer Set sind im Lieferumfang enthalten.
QUADRO von BRULA
- Grundofen 2-seitig mit Schamott-Feuerung, Heizgaszügen und Speicher
- Materialstärke 65 mm
- Maximale Speicherkapazität auf kleinster Stellfläche
- Sichtbares Feuerschauspiel
- Verbesserte Scheibenspülung durch Luftführung in Doppelverglasung
- Einfache Verbrennungsluft-Regelung mit nur einem Schieber
- Wärmeabgabe ca. 2,2 bzw. 2,4 kW/h
- Aussenluftanschluss vorhanden
- Gesunde, lang anhaltende Strahlungswärme
- Smartclose und neuer Luftstellhebel
- Ausführung mit Wärmespeicherhülle nicht verputzt
Lieferumfang: Feuerraum komplett, Typ B Plus 90° mit Feuerraum-Podest, Außenhülle aus BRULA Wärmespeicherplatten, 1 Sack FF-Rapidhaftmörtel 20 kg, 3 Sack Brillantputz weiß 1 mm Körnung (20 kg)
1 Eimer FF-Klebemörtel (15 kg)
Technische Details
- Gesamtwärmeleistung: 2,85 kW bei 14,5 h Entladezeit
- Wirkungsgrad: 81,3 %
- Gewicht: 920 kg inkl. Verkleidung
- Rauchrohr-Anschluss, hinten: 130 mm
- Breite: 690 mm
- Höhe: 1930 mm
- Tiefe: 690 mm
- Türzarge H x B x T: 460 x 503 x 503 mm
- BlmSchV: Stufe 2
Erfüllte Normen/Verordnungen: DE = Deutschland, CH = LRV 08 (Schweiz), M = Münchener Brennstoffverordnung, D = <Düsseldorfer Festbrennstoffverordnung, R = Regensburger Verordnung, Ac = Aachener Festbrennstoffverordnung, A = Austria §15a-b: VG (Österreich)

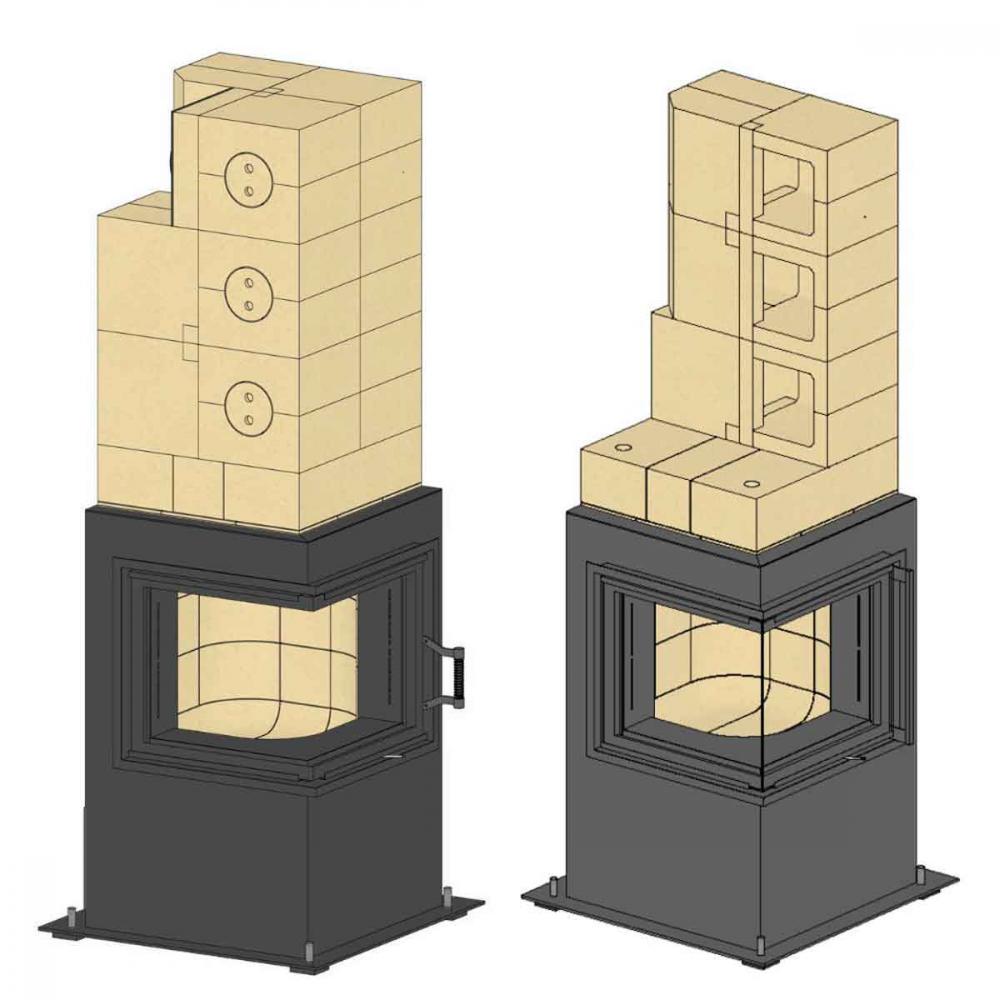

Set-Bestandteile: siehe Sprengzeichnung oben bei den Bildern
Das Zugsystem ist so angelegt, dass die Heizgase erst durch den ganzen Ofen laufen müssen, bevor sie dann durch den Schornstein abziehen. So wird die erzeugte Wärme vom Ofen gespeichert und über einen langen Zeitraum wieder abgegeben. Die so erzeugte Strahlungswärme erwärmt nicht die Luft, sondern nur Körper, auf die sie trifft - wie ein Sonnenstrahl.

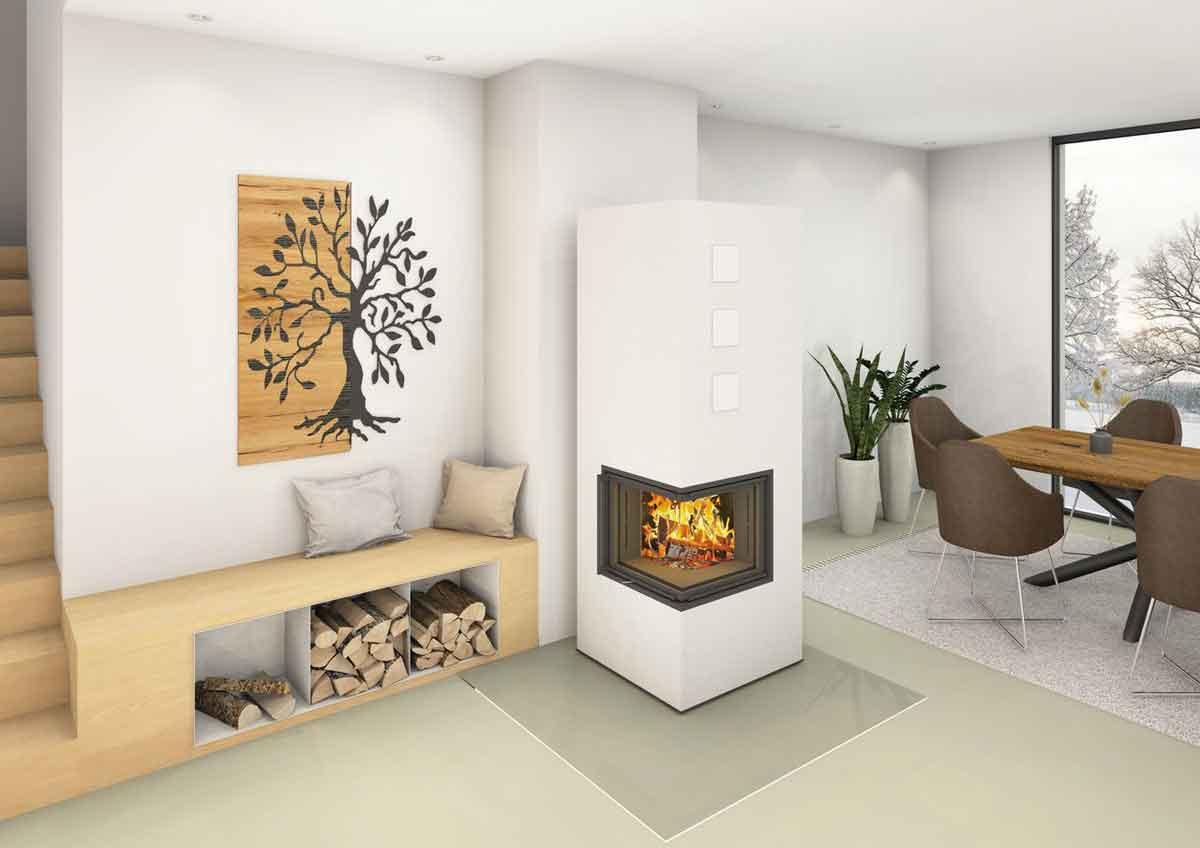

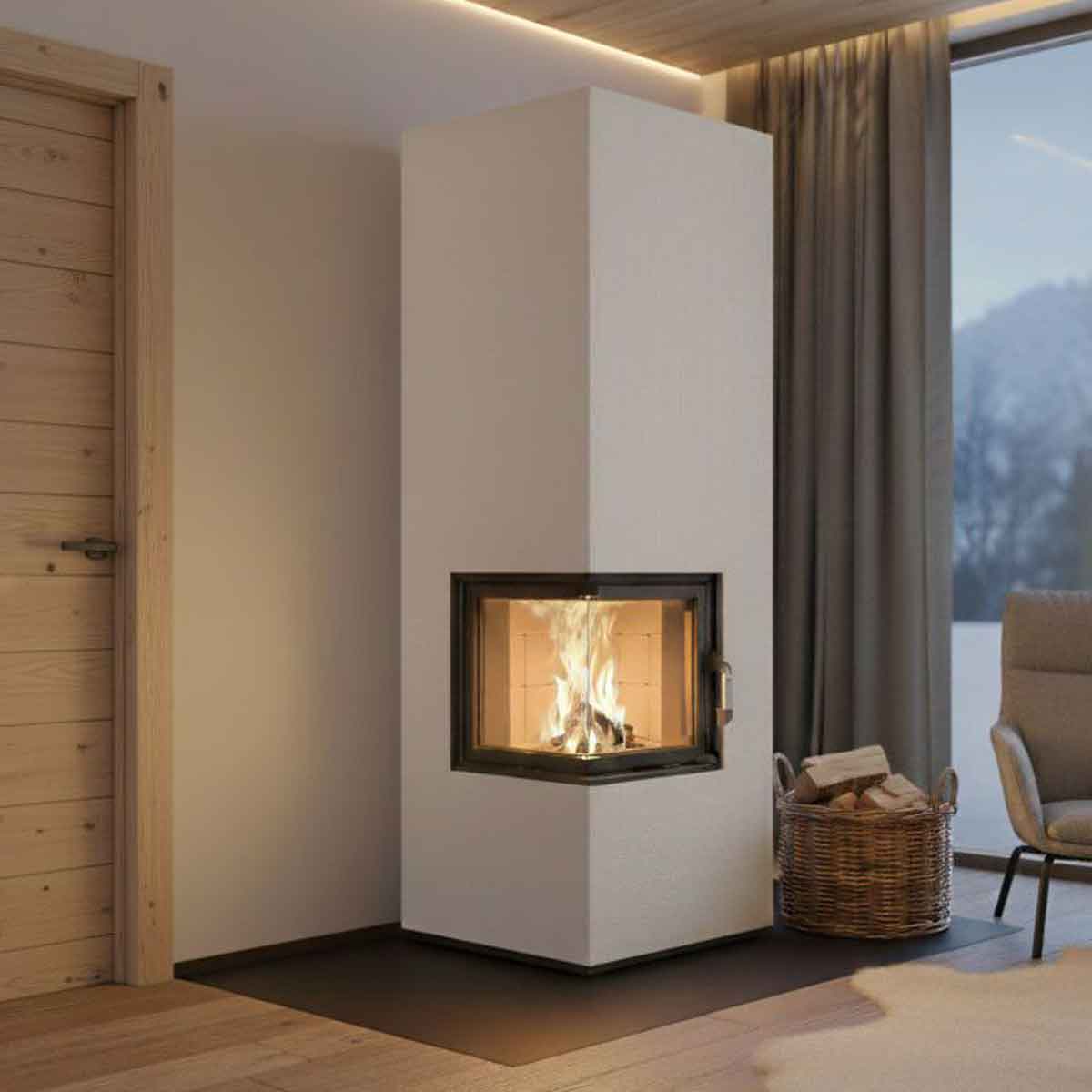

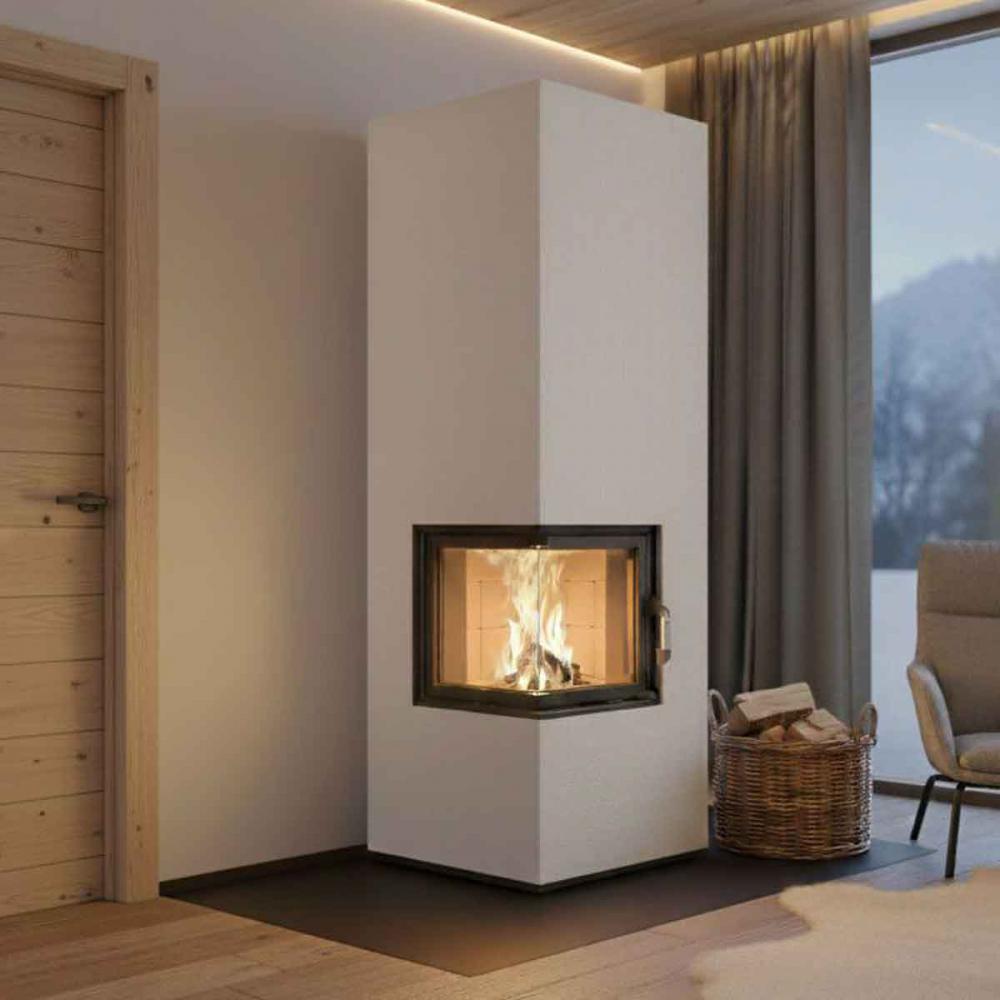

Bild zeigt einen fertig verputzen Ofen.
Bitte sprechen Sie vor dem Kauf mit Ihrem zuständigen Bezirksschornsteinfegermeister zwecks Genehmigung.
Hersteller: BRULA GmbH
Weidacher Straße 17
87471 Durach
Tel.: +49 (0) 831 56407-0
Fax: +49 (0) 831 56407-50
www.brula.de
Schutzmaßnahmen/Sicherheitsanweisungen bei Installation (Holzkamine und -öfen)
Die nachstehenden Schutzmaßnahmen und Sicherheitsvorschriften sind genau einzuhalten:
- Feuerstätten dürfen Sie nur in Räumen und an Stellen aufstellen, bei denen nach Lage, baulichen Umständen und Nutzungsart Gefahren nicht entstehen.
- Am Gerät dürfen keine Änderungen vorgenommen werden.
- Ausschließlich das zugelassene System für die Abgasabfuhr/Verbrennungsluftzufuhr verwenden.
- Arbeiten an der Ofenanlage Montage-, Inbetriebnahme-, Wartungs- und Instandhaltungsarbeiten am Gerät dürfen nur durch einen autorisierten Fachbetrieb durchgeführt werden, da Sicherheit und Funktionsfähigkeit der Anlage vom ordnungsgemäßen Aufbau abhängen.
- Der Aufbau muss durch einen eingetragenen Fachbetrieb erfolgen, da Sicherheit und Funktionsfähigkeit der Anlage vom ordnungsgemäßen Aufbau abhängen. Die jeweils gültigen Fachregeln des Handwerks und die baurechtlichen Vorschriften müssen Sie dabei beachten.
- Feuerstätten müssen Sie betriebssicher und brandsicher aufstellen, so dass Gefahren und unzumutbare Belästigungen nicht auftreten können. Sie müssen auf angemessene Dauer gebrauchstauglich sein.
Das Gerät wurde entworfen, um eine gemütliche Atmosphäre zu schaffen und um zu heizen. Das bedeutet, dass alle sichtbaren Oberflächen, einschließlich der Scheibe, heißer als 100°C werden können. Es wird empfohlen, immer ein Schutzgitter vor das Gerät zu stellen, wenn sich Kinder, Senioren oder Körperbehinderte im selben Raum wie das Gerät befinden. Wenn regelmäßig schutzbedürftige Personen ohne Aufsicht in dem Raum anwesend sein können, muss eine feste Abschirmung rundum das Gerät angebracht werden.
