Gaskamin-Bausatz S30 G mit Ekko G L/R 67
Camina&Schmid Gas-Kamineinsätze mit SpeicheranlageDie Speicheranlage – behagliches Feuer und angenehme Wärme über Stunden In einer einmaligen Vielfalt bietet Camina & Schmid ein Sortiment an diversen Systemanlagen an. Bestehend aus einer armierten Gussmasse, welche die Wärme der Feuerstätte sanft abgibt, überzeugen die Systemanlagen durch eine einfache und schnelle Montage sowie Endbehandlung im beliebigen Farbton.
Beton-Ausführung
Bitte beachten Sie, dass es sich bei den Systemanlagen um eine rohe, puristische Oberfläche aus Beton handelt, die durch ihre einzigartige Oberflächenbeschaffenheit ein echtes Unikat ist. Unregelmäßigkeiten oder Farbunterschiede im Material sind produktionsbedingt nicht zu vermeiden. Deshalb ist für diese Anlagen eine Oberflächenveredelung vorgesehen. Für eine einheitliche, ebenmäßige Oberfläche mit den typischen Eigenschaften der Betonoptik ist im Lieferumfang standardmäßig die Betonfarbe enthalten. Alternativ bieten wir in Zusammenarbeit mit der Firma Brillux GmbH & Co. KG drei weitere Veredelungstechniken an.
Bei der Ausführung Designbeton handelt es sich um einen in anthrazit durchgefärbten Beton, welcher in der endbehandelten Oberfläche gewachst, poliert und somit versiegelt ist. Wasserflecken und Gebrauchsspuren jeglicher Art werden nahezu komplett abgewiesen. Die Oberfläche ist daher leicht zu pflegen. Eine spezifische Eigenschaft dieses Materials ist, dass es unterschiedlich große Löcher in der Oberfläche bildet. Dieses ist ein spezieller Ausdruck des Designbetons und trägt zu seiner Einzigartigkeit in der Ausführung bei.
- Mit der zusätzlichen (Option) LED-Ambiente Beleuchtung wird ein Bett aus glühenden Kohlen nachgestellt. Das imitierte Glutbett kann sowohl als Leuchtquelle bei ausgeschaltetem Gerät verwendet werden, als auch bei der Benutzung des Gerätes, um dem Flammenbild noch mehr Dimension zu verleihen.
- Ein beeindruckendes, abwechslungsreiches Flammenbild, geschaffen durch das Herzstück der Anlage: einzigartige Holzscheite aus Keramik gegossen mit eingearbeiteten Wolframfäden. Durch den Kontakt der Flamme leuchten diese Fäden glühend auf, sodass ein täuschend echter Gluteffekt entsteht.
- Die Feuerraumrück- und Seitenwände lassen sich (je nach Modell) mit Stahlblech in anthrazit (matt) oder schwarzer Glaskeramik (glänzend) auskleiden. Die Innenauskleidung aus Glaskeramik spiegelt die Flammen wieder und gibt dem Brennraum mehr Tiefe.
Alle technischen Daten sind im Datenblatt des Produktes vorhanden. Dieses finden Sie im TAB Downloads.
Beschreibung
Leistungsbereich in kW: 3,4 - 9,1
Abmessungen B/H/T in mm: 915/1615/700
Abgasanschluss in mm: Ø 130 / 200 reduziert auf Ø 100 / 150
Inklusive Gas-Sicherheitsschlauch (außer AT, CH)
Energieeffizienzklasse nach (EU) 2015/1186:
Gewicht in kg: ca. 470
Achtung: Eine 230 V Anschlussleitung mit mind. 2 Schuko-Steckdosen muss im Inneren der Anlage vorgesehen werden.
Standard: Deckenanschluß oben, Wandanschluss hinten mit Aufpreis
Optional: 2. Unterbauteil, H 310 mm
Gaskamine von Camina&Schmid dürfen NUR mit dem LAS-Rauchgassystem von Camina&Schmid installiert werden; ansonsten sind diese nicht zertifiziert und nicht zugelassen.
Bitte sprechen Sie vor dem Kauf mit Ihrem zuständigen Bezirksschornsteinfegermeister zwecks Genehmigung.
Wir machen Ihnen auch gerne ein Komplettangebot inklusive des benötigten LAS.

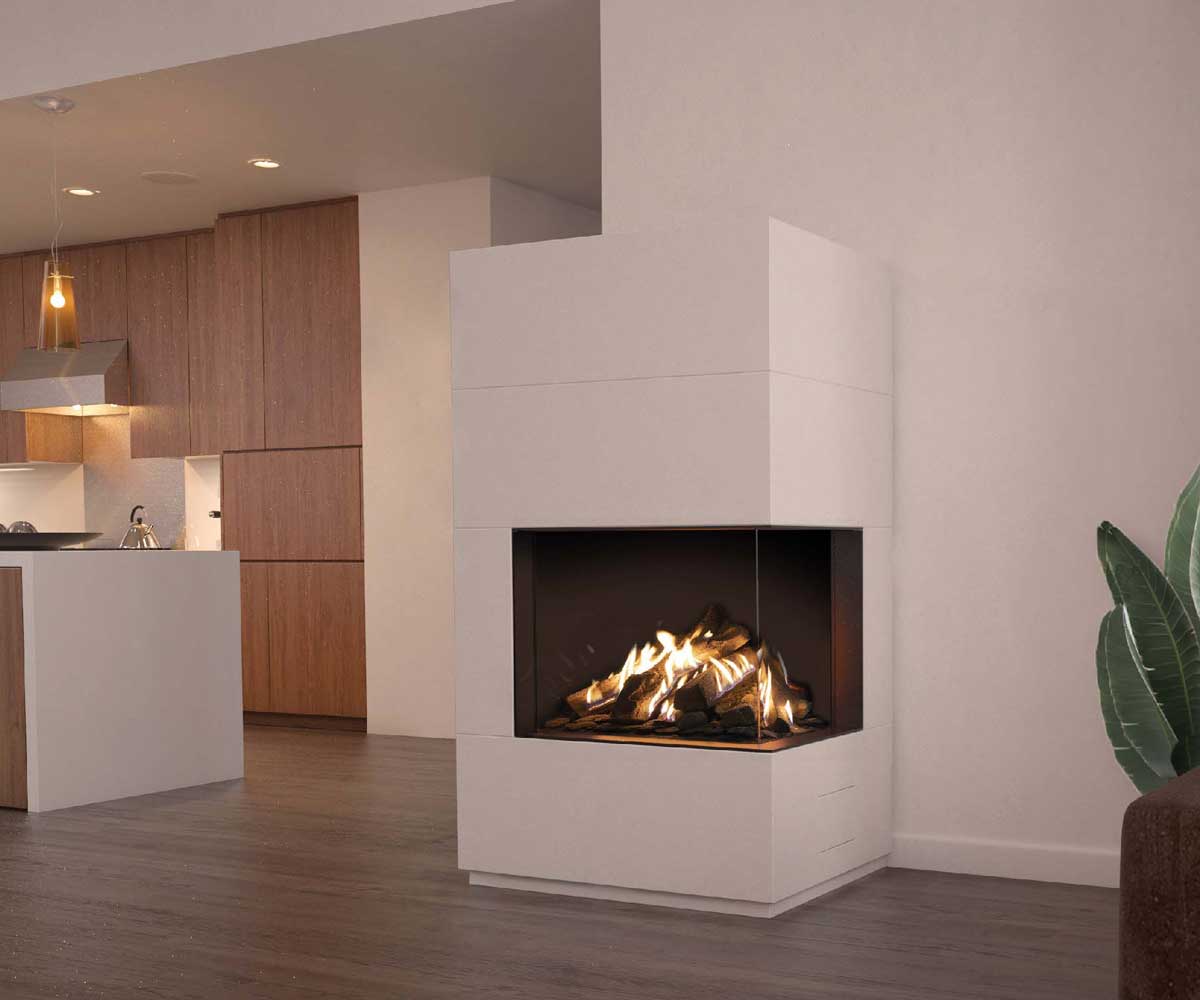

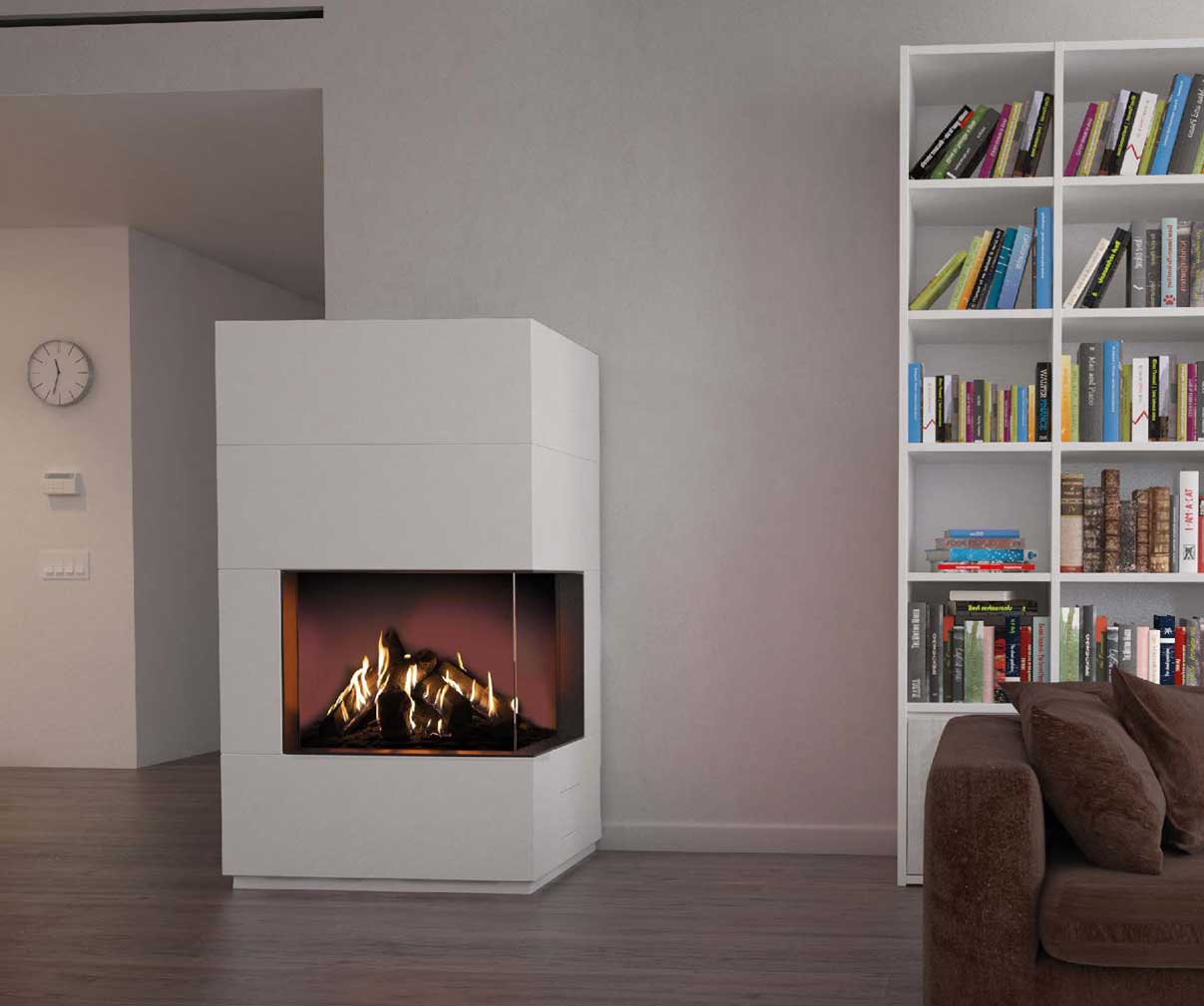

Bitte beachten Sie dass die Abbildungen eine Oberflächen-Behandlung mit Silikatanstrich zeigen!
Versandbedingungen
Die Lieferung erfolgt außschließlich innerhalb Deutschland.Andere Länder nur auf Anfrage; Abholung ist ebenfalls möglich!
Versandkosten (inklusive gesetzliche Mehrwertsteuer)
Lieferungen innerhalb Deutschlands:
Wir berechnen die Versandkosten nach dem Bestellwert (Bruttowarenwert):bis zu einem Warenwert von 99,99 EUR = 6,90 EUR
versandkostenfrei innerhalb Deutschland ab 100 EUR Warenwert
Datenblatt S30 mit Deckenanschluss Datenblatt S30 mit Wandanschluss Datenblatt Kamineinsatz
Hersteller: Camina & Schmid
Feuerdesign und Technik GmbH & Co. KG
Vertretungsberechtigte Geschäftsführung: Colin Rokossa
Gewerbepark 18
49143 Bissendorf
Tel. +49 5402 7010-10
Fax +49 5402 7010-70
www.camina-schmid.de
Schutzmaßnahmen/Sicherheitsanweisungen bei Installation (Holzkamine und -öfen)
Die nachstehenden Schutzmaßnahmen und Sicherheitsvorschriften sind genau einzuhalten:
- Feuerstätten dürfen Sie nur in Räumen und an Stellen aufstellen, bei denen nach Lage, baulichen Umständen und Nutzungsart Gefahren nicht entstehen.
- Am Gerät dürfen keine Änderungen vorgenommen werden.
- Ausschließlich das zugelassene System für die Abgasabfuhr/Verbrennungsluftzufuhr verwenden.
- Arbeiten an der Ofenanlage Montage-, Inbetriebnahme-, Wartungs- und Instandhaltungsarbeiten
am Gerät dürfen nur durch einen autorisierten Fachbetrieb durchgeführt
werden, da Sicherheit und Funktionsfähigkeit der Anlage vom ordnungsgemäßen Aufbau abhängen. - Der Aufbau muss durch einen eingetragenen Fachbetrieb erfolgen, da Sicherheit und Funktionsfähigkeit der Anlage vom ordnungsgemäßen Aufbau abhängen. Die jeweils gültigen Fachregeln des Handwerks und die baurechtlichen Vorschriften müssen Sie dabei beachten.
- Feuerstätten müssen Sie betriebssicher und brandsicher aufstellen, so dass Gefahren und unzumutbare Belästigungen nicht auftreten können. Sie müssen auf angemessene Dauer gebrauchstauglich sein.
Das Gerät wurde entworfen, um eine gemütliche Atmosphäre zu schaffen und um zu heizen. Das bedeutet, dass alle sichtbaren Oberflächen, einschließlich der Scheibe, heißer als 100°C werden können. Es wird empfohlen, immer ein Schutzgitter vor das Gerät zu stellen, wenn sich Kinder, Senioren oder Körperbehinderte im selben Raum wie das Gerät befinden. Wenn regelmäßig schutzbedürftige Personen ohne Aufsicht in dem Raum anwesend sein können, muss eine feste Abschirmung rundum das Gerät angebracht werden.
Schutzmaßnahmen/Sicherheitsanweisungen bei Installation von Gaskaminen
Die nachstehenden Schutzmaßnahmen und Sicherheitsvorschriften sind genau einzuhalten:
- Die Installation und die Wartung des Geräts dürfen ausschließlich von einem anerkannten und kompetenten Installateur auf dem Gebiet von Gasheizungen und Elektrizität ausgeführt werden.
- Am Gerät dürfen keine Änderungen vorgenommen werden.
- Ausschließlich das zugelassene System für die Abgasabfuhr/Verbrennungsluftzufuhr verwenden.
- Vorgehen beim Installieren eines freistehenden Geräts: das Gerät in dem angegebenen Mindestabstand von der Rückwand aufstellen (siehe Angaben in der Anleitung).
- Das Gerät nicht abdecken beziehungsweise nicht in eine Isolierdecke oder andere Materialien einpacken. Darauf achten, dass sich keine brennbaren Gegenstände und/oder Materialien im Strahlungsbereich des Geräts befinden. Dieser Strahlungsbereich liegt bei 500 mm, außer wenn andere Angaben gemacht werden.
- Ausschließlich das im Lieferumgang enthaltene Set verwenden, zum Beispiel das Holzblock-Set oder das Kiesel-Set, und dieses genau konform der Beschreibung hinlegen.
- Den Platz rundum den Ionisierungs- und den Zündstift frei lassen und auf keinen Fall Glühmaterial rundum diese Stifte legen.
- Darauf achten, dass die Gasleitungen und Anschlüsse sauber sind und keine Verunreinigungen aufweisen. Einen Gashahn konform den geltenden Vorschriften montieren.
- Die gesamte Anlage vor der Inbetriebnahme auf Gasdichtigkeit kontrollieren.
- Darauf achten, dass die Druckausgleichsluke(n) an der Ober- und/oder Unterseite des Geräts nicht blockiert wird/werden, und überprüfen, ob diese Luke(n) gut an die Dichtungsfläche anschließt/anschließen, bevor das Gerät eingebaut wird.
- Das Gerät nicht zünden, bevor es vollkommen gastechnisch, abgastechnisch und elektrotechnisch installiert ist.
- Das Gerät nicht verwenden, wenn eine Scheibe gebrochen und/oder gerissen ist. Die Scheibe muss zuerst ausgetauscht werden.
Vorgehen beim Installieren eines Einbaugeräts:
- Verwenden Sie für den Kaminumbau, inklusive der Oberseite des Kaminumbaus und des Materials im Inneren des Kaminumbaus wie beim Boden unter dem Gerät und bei der Rückwand, vor der das Gerät installiert wird, feuerfeste und hitzebeständige Materialien. Dafür können sowohl Plattenmaterialien als auch steinartige Materialien verwendet werden.
- Angemessene Schutzmaßnahmen ergreifen, um sicherzustellen, dass sich die Wand hinter dem Kaminumbau und auch die Materialien beziehungsweise Gegenstände, die sich hinter der Rückwand befinden, nicht zu stark aufheizen.
- Berücksichtigen Sie dabei die Mindestvorgaben bezüglich der Innenabmessungen des Kaminumbaus. Diese wurden aus Sicherheitsgründen und zur Vermeidung von extremen Hitzstaus im Kaminumbau festgelegt.
- Lüften Sie den Kaminumbau mithilfe von Lüftungsöffnungen. Diese Öffnungen sind ausschlaggebend für die Sicherheit und für die Vermeidung von extremen Hitzestaus im Kaminumbau.
- Die Stromanschlüsse müssen hitzebeständig sein.
- Die hitzebeständigen Stromanschlüsse frei vom Gerät und möglichst niedrig im Kaminumbau positionieren.
- Dies gilt im Zusammenhang mit der Temperaturentwicklung im Kaminumbau.
Das Gerät wurde entworfen, um eine gemütliche Atmosphäre schaffen und um zu heizen. Das bedeutet, dass alle sichtbaren Oberflächen, einschließlich der Scheibe, heißer als 100°C werden können. Es wird empfohlen, immer ein Schutzgitter vor das Gerät zu stellen, wenn sich Kinder, Senioren oder Körperbehinderte im selben Raum wie das Gerät befinden. Wenn regelmäßig schutzbedürftige Personen ohne Aufsicht in dem Raum anwesend sein können, muss eine feste Abschirmung rundum das Gerät angebracht werden.
