Heizeinsatz SH 11 G von Camina-Schmid
NEU

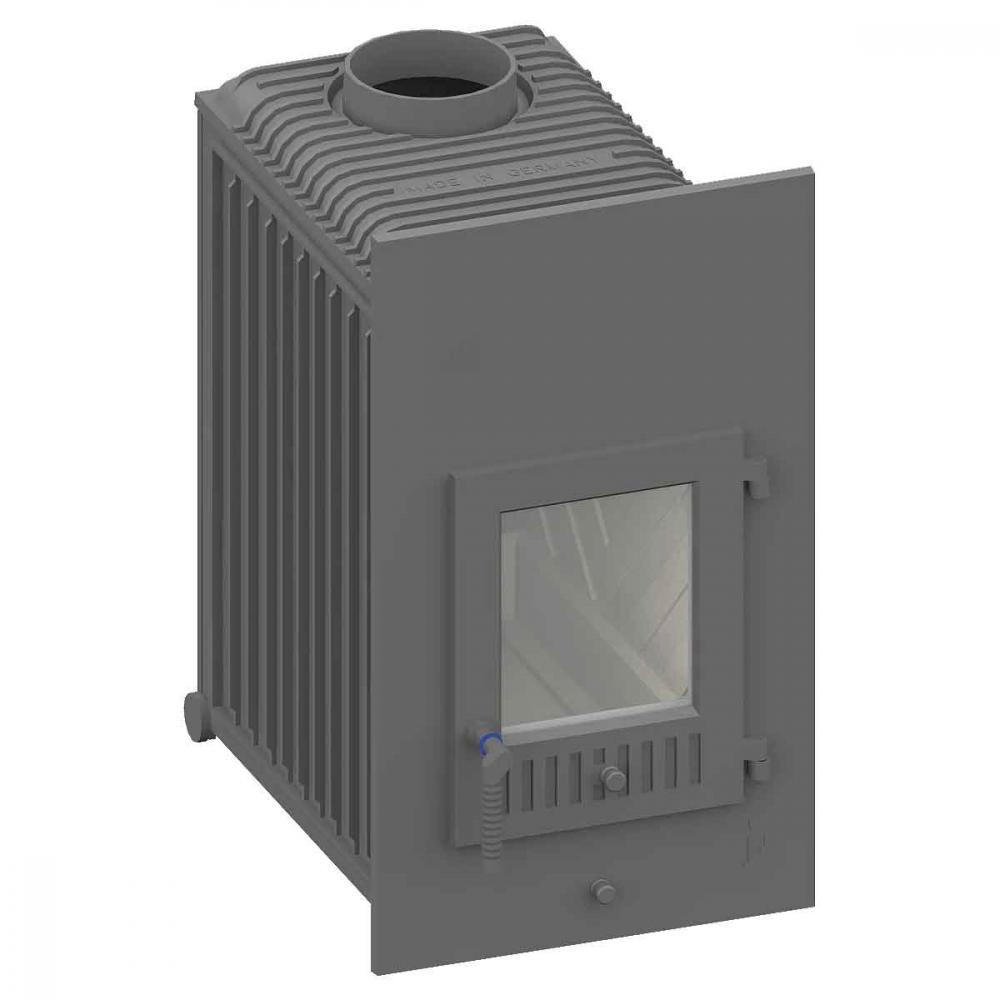

Camina Schmid SH 11 G
Heizeinsätze - Anspruchsvolle Qualität aus Erfahrung: Camina Schmid SH 11 G
Heizeinsätze sorgen für eine optimale Erwärmung der Ofenanlage.
Viele der Heizeinsätze dienen als Austauschgerät und können durch sehr hohe Heizgastemperaturen mit großen Wärmespeichern oder hoher Warmluftverteilung ausgestattet werden. Diese Geräte zeichnen sich durch eine besonders schadstoffarme Verbrennung aus. Sie erfüllen damit mehr als die gesetzlichen Richtlinien.
Ofenkorpus
Der Ofenkorpus besteht aus beständigem Ofenguss. Über Jahrzente hat sich dieses Material bewährt. "Das Muss an Guss" für jeden Heizeinsatz.
Mehrfachverglasung
Die Mehrfachverglasung sorgt für ca. 30 % weniger Wärmeabgabe über die Glasscheibe, höhere Brennraumtemperaturen und für saubere Scheiben über einen längeren Zeitraum. (3-fach Verglasung für SH 9 / 11 D, SH 9 / 11 T, Profi K Kristall 7 / 12, Change HB / RF, Profi W 7 GL / W 7 – Front Profi K Kristall)
Innenauskleidung
Camina-Schmid Heizeinsätze sind mit massiven Schamottesteinen ausgestattet. Diese werden trocken ins Gerät gestellt ohne Einmauerung.
Wellenstein-Katalysator
Das Gemisch von Heizgas und zugeführter heißer Sekundärluft sorgt an den heißen Prallflächen des Wellensteins für eine Nachverbrennung auch schwer entflammbarer Gase bei den Schmid Heizeinsätzen.
Verbrennungsluft
Die Proportionen des Feuerraumes, Luftmenge und Führung der Verbrennungsluft sowie die Anordnung der Heizgasumlenkung bestimmen die Effektivität und Wirkungsweise einer Feuerstätte.
Sekundärluft-Rückwand
Camina & Schmid Heizeinsätze sind mit einer gusseisernen Sekundärluft-Rückwand ausgestattet, über die die Verbrennungsluft zum besseren Ausbrand der Heizgase in die Flammenspitzen gefördert wird. Die Gussrückwand hält außerdem die Seitensteine der Innenauskleidung.
Transportrollen
Eine einfache Montagehilfe sind die Transportrollen an der hinteren Bodengruppe des Heizeinsatzes. Damit lassen sich die „Schwergewichte“ auf dem Traglager ausrichten.

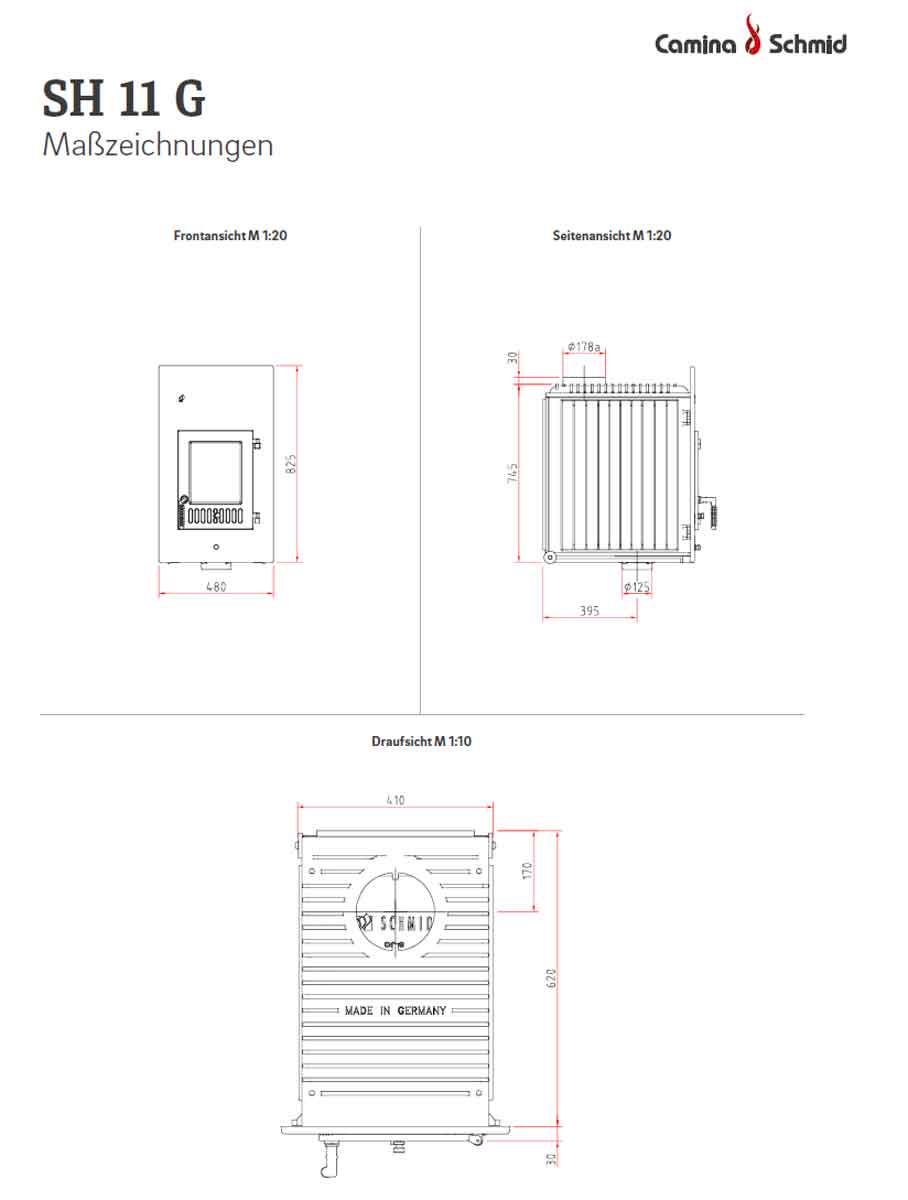

Technische Daten Holz
• Nennwärmeleistung inkl. NHK: 11 kW
• Wärmeleistungsbereich: 4,3 - 12,7 kW
• Wirkungsgrad: > 80 %
• Dämmstärke (bei nicht zu schützender Wand, nach TROL 2022, Referenzdämmstoff): 80 mm
• Dämmstärke (bei brennbaren Bauteilen, nach TROL 2022): WDS 2 WDS 4 H
• Verbrennungsluftstutzen: - Ø125 mm
• Art der Verbrennungsluftversorgung VLRaum, VLExtern
• empfohlene Scheitholzlänge: 45 cm
• Gewicht inkl. Schamotte: 255 kg
• Maße Front BxH mm: 480 x 825
• Maße Korpus BxHxT mm: 480 x 825 x 650
• Türanschlag: rechts, selbstschließend
• 2-fach Verglasung
• Innenauskleidung mit Seitensteinen; (Wellenstein-Katalysator oder Guss-Umrüstrahmen)
• Abgasstutzen: Ø 180 mm
• Abgasanschluss: oben
• optional: Abgasstutzen: Ø 145 / Ø 160 mm gegen Aufpreis erhältlich
• Wärmeabgabe: über die Sichtscheibe 10 %
• Wärmeabgabe: konvektive Leistung 90 %
• Verbrennungsluftbedarf: 46,6 m³/h
• empfohlener freier Querschnitt Zuluft: 2380 cm² / Umluft 1980 cm²
Daten für Schornsteinfeger nach DIN EN 13384 (Betrieb geschlossen)
Wertetripel bei NWL
• Abgasmassenstrom 10,4 g/s
• Abgastemperatur hinter der Nachschaltfläche 270 °C
• erforderlicher Förderdruck 12 Pa
Wertetripel zur Berechnung der keramischen Züge (Brennstoff Holz)
• Feuerungsleistung 31,2 kW
• Abgasmassenstrom 22,3 g/s
• Abgastemperatur am Stutzen 607 °C
• erforderlicher Förderdruck am Abgasstutzen 15 Pa
• Verbrennungsluftbedarf2 124,86 m³/h
• Brennstoffdurchsatz 7,4 kg /h
Waagerechter Abgang aus Guss, mit Haltebügel Eingang / Ausgang Ø 180 mm
Abgasstutzen, zusätzlich Ø 145 mm / 160 mm
Adapterplatte, für Anschlussstutzen mit Ausgang Ø 145 mm oder Ø 160 mm
Stahleinlage, werksseitig vormontiert
Download Datenblatt
Hersteller: Camina & Schmid
Feuerdesign und Technik GmbH & Co. KG
Vertretungsberechtigte Geschäftsführung: Colin Rokossa
Gewerbepark 18
49143 Bissendorf
Tel. +49 5402 7010-10
Fax +49 5402 7010-70
www.camina-schmid.de
