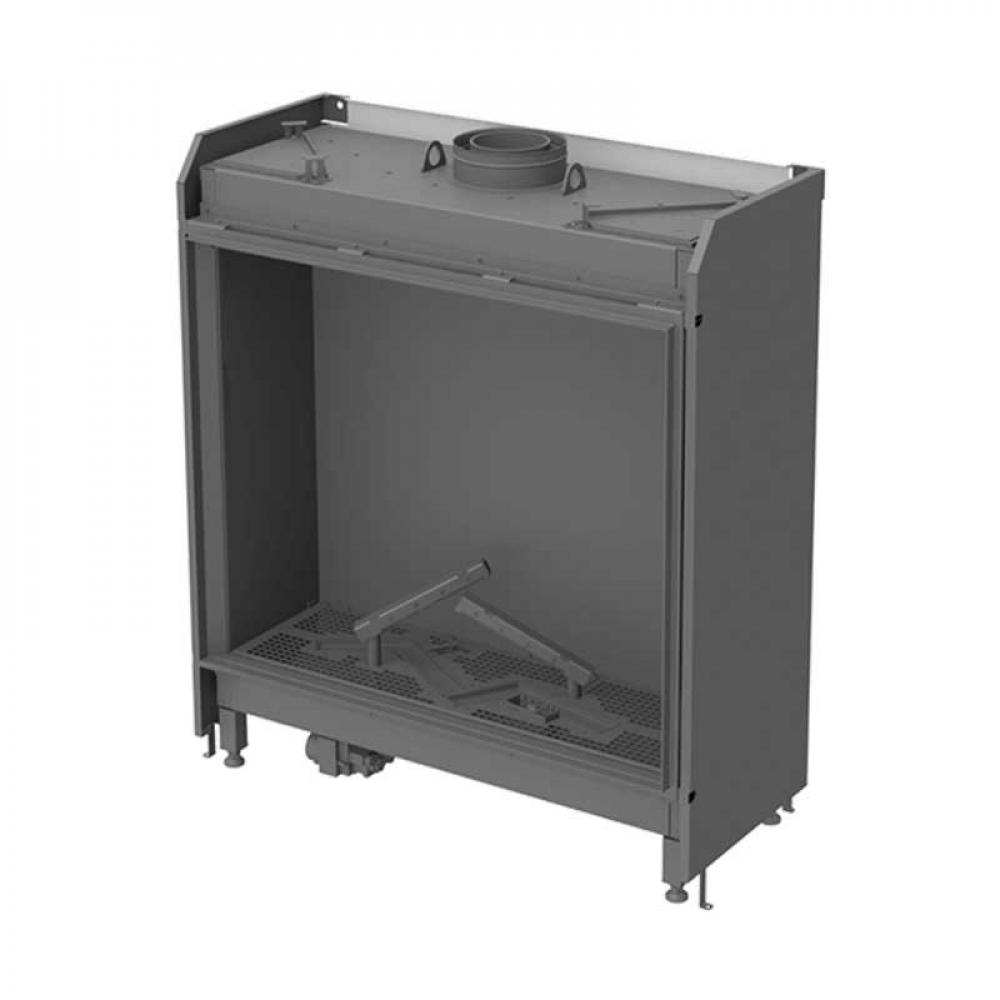

DRU - Global 70XT BF-01 RCE
Der Global 70XT BF ist ein eleganter, geräumiger Gaskamin, der ein schöner Mittelpunkt in jedem Wohnzimmer ist.
Ob Ihr Haus über einen Schornstein verfügt oder nicht, dieser Kamin, mit einem schönen Blick auf das Feuer an die Vorderseite, ist einfach zu installieren und bringt jahrelang ein angenehme Wärme und Atmosphäre. Der exklusive Truflame Burner® erzeugt schöne hohe Flammen und ein schönes warmes Glühen.
Verschiedene Interieurs sind verfügbar, so dass der Kamin nach Belieben zusammengestellt werden kann. Wählen Sie zum Beispiel für Ceraglass, das durch einen schönen Spiegeleffekt zusätzliche Tiefe in Ihrem Kamin zaubert.
Der Kamin kann mit einer Fernbedienung gesteuert werden und hat eine sehr hohe Effizienz bei der Erdgas- als auch bei der Propangasfeuerung.
Eigenschaften des Global 70XT BF:
- Truflame Burner® Technologie: Der integrierte Truflame Burner® erzeugt beeindruckend realistische Flammen, die sich um die Holzscheite schmiegen. Dieses authentische Flammenbild vermittelt die Atmosphäre eines echten Holzfeuers und trägt entscheidend zur gemütlichen Raumstimmung bei.
- Innenraum-Design mit Ceraglass und Clear View Glas: Der Kamin kann mit einer Ceraglass-Innenwand ausgestattet werden, die die Flammen reflektiert und so die visuelle Tiefe und das Volumen des Feuers verstärkt. Das Flammenspiel erscheint dadurch intensiver und lebendiger.
- Das optionale Clear View Glas sorgt dafür, dass die Glasscheibe nahezu unsichtbar ist. So wirkt es, als ob keine Barriere zwischen dem Feuer und dem Raum besteht, was den Eindruck eines offenen Feuers verstärkt.
- Einfache Bedienung: Die Steuerung erfolgt bequem über eine serienmäßige Fernbedienung, die mit elektronischer Zündung sowie Thermostat- und Uhrfunktion ausgestattet ist. Damit lässt sich die Wärmeabgabe präzise regulieren und der Kamin bedarfsgerecht einstellen.
- Ein Kamin als Herzstück: Der Global 70XT BF ist nicht nur ein funktionales Heizgerät, sondern ein ästhetisches Highlight, das zum Herzstück jedes Wohnraums werden kann. Sein kompaktes Format und das ansprechende Design machen ihn ideal für Wohnräume, die auf eine hochwertige, aber platzsparende Feuerlösung setzen.
Mit dem Global 70XT BF holen Sie sich eine elegante und effiziente Feuerquelle ins Haus, die den Komfort eines Gaskamins mit dem Flair eines traditionellen Holzfeuers kombiniert.
Technische Daten
- Marke: DRU
- Energieeffizienzklasse :
- Netto-Leistung G20 (G25) min. kW: 3,4 (3,1)
- Netto-Leistung G20 (G25) max. kW: 5,7 (5,3)
- Modell: Einbau
- Feuersicht: 1-seitig
- Brennstoff: Erdgas, Propan
- Verbrennungssystem: Geschlossene Verbrennung, raumluftunabhängig
- Ausführung Glas: Standardglas, Entspiegeltes Glas (Clear View)***
- Ausführung Tür: Feste Tür
- Bedienung: Fernbedienung RCE DRU
- Bedienungsöffnung: optional
- Brenner: Truflame Burner®*
- Eco Wave: nein
- Eco Glow: nein
- Thermostat: ja
- Farben: Schwarz
- Material: Stahl

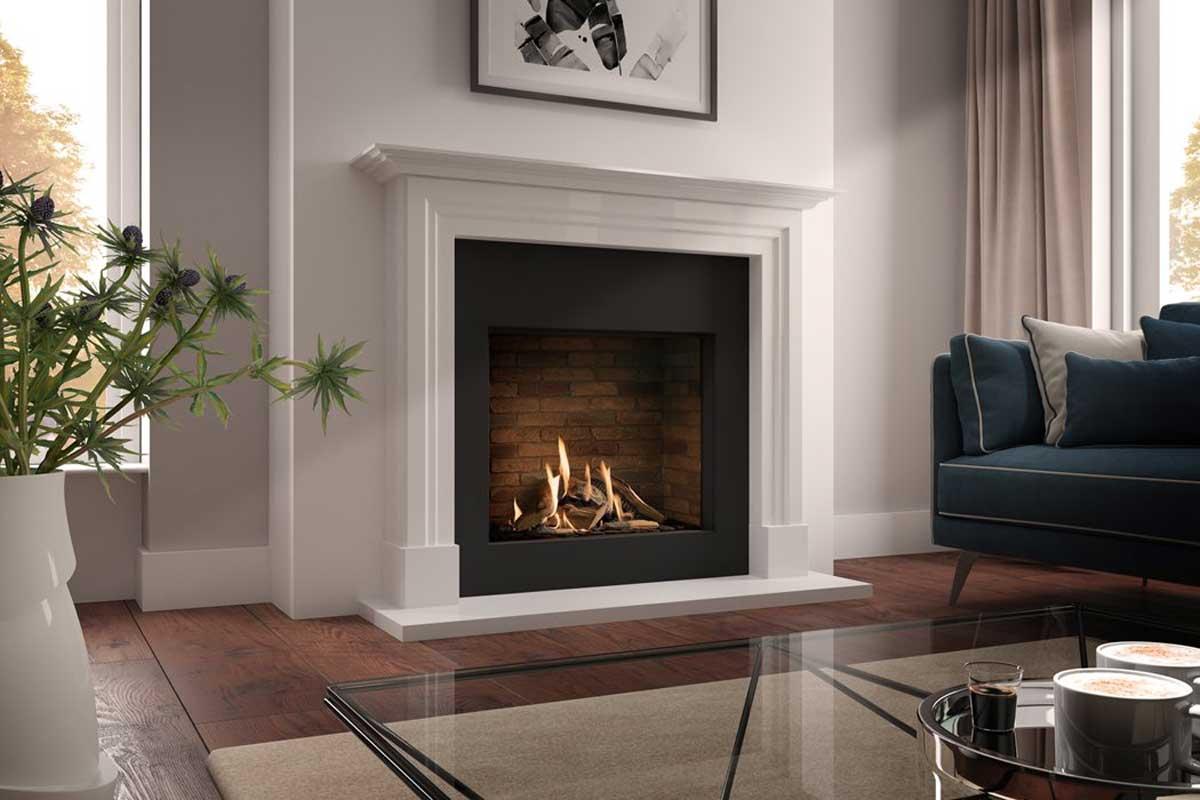

- Interieur: Schwarz, Ceraglass, Klassischer Stein
- Brennerbett: Holzscheite braun
- Wirkungsgrad in (%): 92,7
- Einbautiefe (mm): 345
- Feuersicht Breite (mm): 720
- Feuersicht Höhe (mm): 600
- Gewicht (kg): 103
- Rauchabzug oben (mm): 150/100
- PowerVent möglich: nein
- Zertifizierungen: CE
Im Lieferumfang enthalten:
Satz keram. Holzscheite, Braun
Gasarmatur und Empfänger für Fernbedienung im Gerät integriert
Fernbedienung RCE
Die Montage- und Bedienungsanleitung
Optionales Zubehör:
– Scheibenreiniger für CV-Glas
– Verlängerung Stellfüße 4 Stück (H x B x T) 490 x 25 x 25 mm
– Bedientür RCE
– Gasschlauch für Gassteckdose - vormontiert
– Netzteil 230 VAC-6VDC für RCE
Die technischen Details der DRU Gaskamineinsätze umfassen eine Vielzahl von Aspekten, die sowohl für den halbautomatischen als auch den vollautomatischen Betrieb relevant sind. Hier ist eine Zusammenfassung der technischen Beschreibung:
MERTIK-STEUERUNG (RCE)

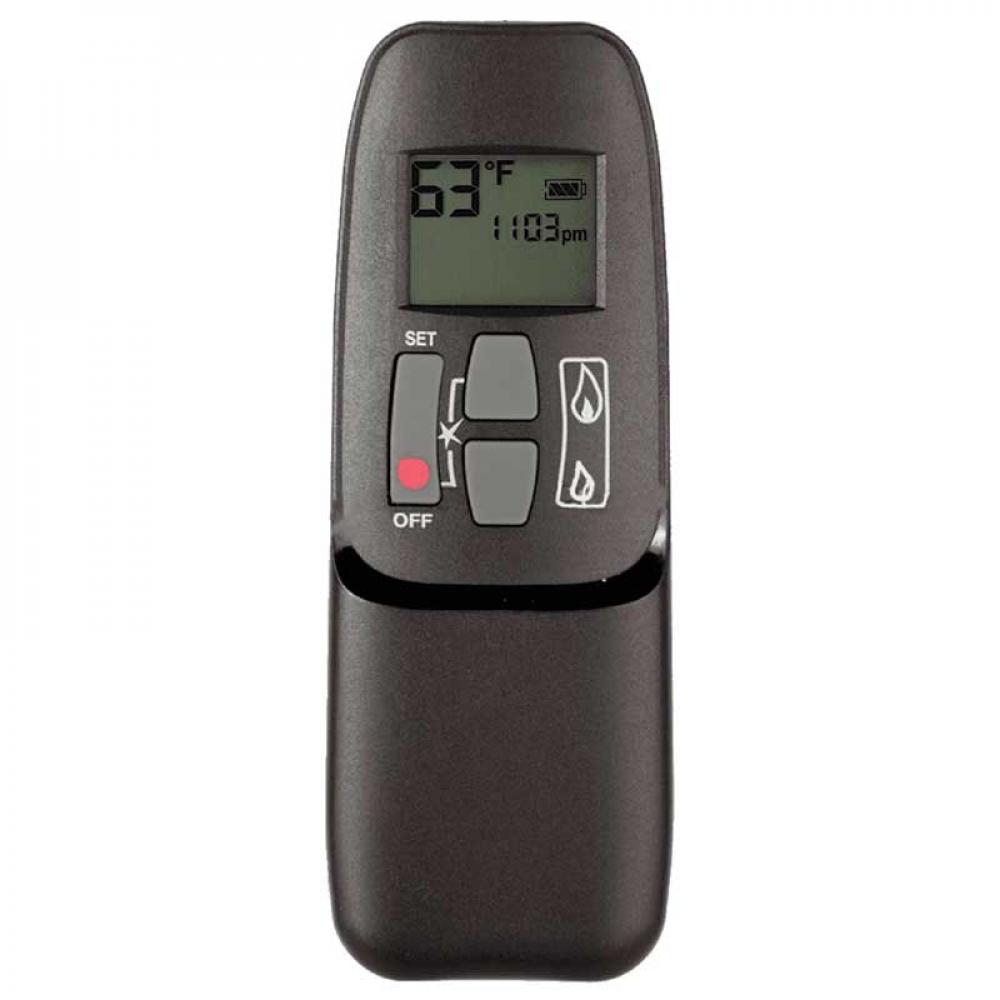

RCE Fernbedienung
(DRU und Global by DRU)
• elegantes Design
• einfache Nutzung

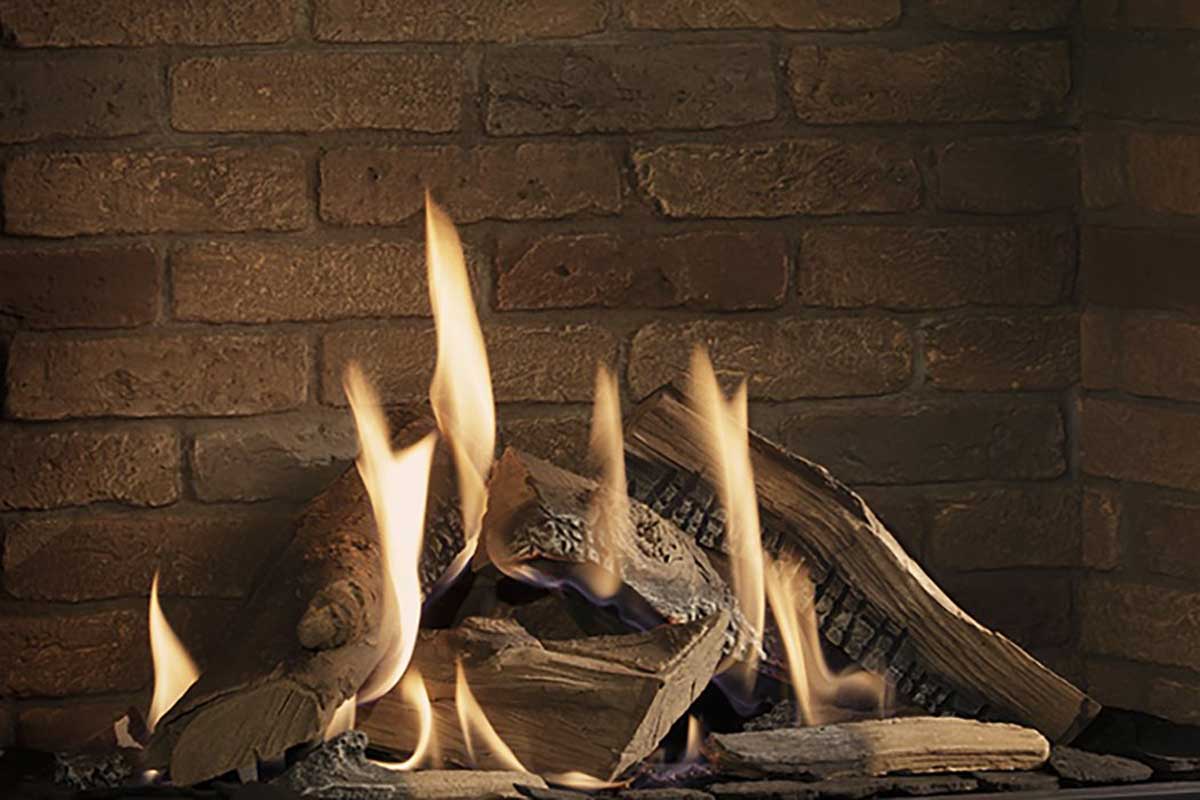

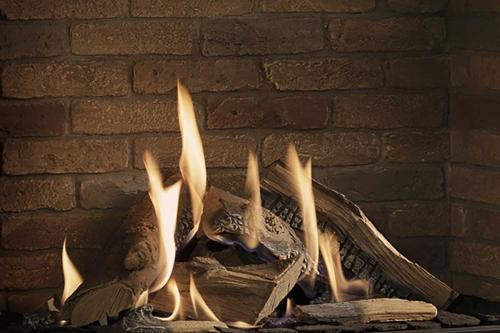

*TRUFLAME BURNER®
• Perfektes Flammenbild
• Gibt die Illusion eines hohen und natürlichen Holzfeuers
• Schräggestellter Brenner, in die keramischen Holzscheite integriert
***CLEAR VIEW GLAS
Eine gute Sicht auf die Flammen bedeutet noch mehr Freude an Ihrem brennenden Gaskamin. Deshalb bietet DRU Ihnen Clear View Glas an: Antireflexglas, das Ihnen eine optimale Sicht auf das Feuer bietet. Dieses Glas ist extrem gut für Räume mit wenig direktem Sonnenlicht oder einem dunklen Interieur geeignet.
Technische Ausstattung
- Füße verstellbar: Die werkseitig installierten Füße können um 50 mm verstellt werden. Optional gibt es Stellfüße mit einer Höhe bis zu 490 mm.
- Frontdesign: Rahmenlose Glaskeramikscheibe, der Gas-Kamineinsatz darf nur geschlossen betrieben werden.
- Brennergranulat: Vermiculite wird als Brennergranulat verwendet.
- Holzimitationen: Feuerbeständige Holzimitate aus Keramikfaser. Einige Modelle sind auch mit Carrara- oder Greystone-Steinen lieferbar.
- LAS-System: Jeder Gas-Kamineinsatz muss an ein DRU LAS-System angeschlossen werden.
Steuer- und Regeleinheit
- Wird in einem Bedienungskasten vormontiert geliefert, der individuell im Sockelbereich der Anlage platziert werden kann.
- Anschlussleitungen für Zündung, Flammenwächter und Gasleitung sind meist mittig angebracht, bei einigen Modellen auch linksseitig.
Insgesamt bieten die DRU Gaskamineinsätze hohe Flexibilität bei der Steuerung und Installation, eine präzise Flammenkontrolle sowie moderne Zusatzfunktionen für Komfort und Energieeffizienz.
Wichtiger Hinweis: Der Anschluss eines Gaskamins darf NUR von einem Fachbetrieb durchgeführt werden!
Gaskamine von DRU dürfen NUR mit dem LAS-Rauchgassystem von DRU installiert werden; ansonsten sind sie nicht zertifiziert und werden nicht zugelassen.
Versandbedingungen
Die Lieferung erfolgt außschließlich innerhalb Deutschland.Andere Länder nur auf Anfrage; Abholung ist ebenfalls möglich!
Versandkosten (inklusive gesetzliche Mehrwertsteuer)
Lieferungen innerhalb Deutschlands:
Wir berechnen die Versandkosten nach dem Bestellwert (Bruttowarenwert):bis zu einem Warenwert von 99,99 EUR = 6,90 EUR
versandkostenfrei innerhalb Deutschland ab 100 EUR Warenwert
Zulassung Technische Zeichnung / Maßblatt Installationsanleitung
Maschweg 38
D-49324 Melle
Tel.: +49 5422 9441-0
www.spartherm.com
Schutzmaßnahmen/Sicherheitsanweisungen bei Installation
Die nachstehenden Schutzmaßnahmen und Sicherheitsvorschriften sind genau einzuhalten:
- Die Installation und die Wartung des Geräts dürfen ausschließlich von einem anerkannten und kompetenten Installateur auf dem Gebiet von Gasheizungen und Elektrizität ausgeführt werden.
- Am Gerät dürfen keine Änderungen vorgenommen werden.
- Ausschließlich das von DRU gelieferte System für die Abgasabfuhr/Verbrennungsluftzufuhr verwenden.
- Vorgehen beim Installieren eines freistehenden Geräts: das Gerät in dem angegebenen Mindestabstand von der Rückwand aufstellen (siehe die Angaben weiter hinten in diesem Text).
- Das Gerät nicht abdecken beziehungsweise nicht in eine Isolierdecke oder andere Materialien einpacken. Darauf achten, dass sich keine brennbaren Gegenstände und/oder Materialien im Strahlungsbereich des Geräts befinden. Dieser Strahlungsbereich liegt bei 500 mm, außer wenn andere Angaben gemacht werden.
- Ausschließlich das im Lieferumgang enthaltene Set verwenden, zum Beispiel das Holzblock-Set oder das Kiesel-Set, und dieses genau konform der Beschreibung hinlegen.
- Den Platz rundum den Ionisierungs- und den Zündstift frei lassen und auf keinen Fall Glühmaterial rundum diese Stifte legen.
- Darauf achten, dass die Gasleitungen und Anschlüsse sauber sind und keine Verunreinigungen aufweisen. Einen Gashahn konform den geltenden Vorschriften montieren.
- Die gesamte Anlage vor der Inbetriebnahme auf Gasdichtigkeit kontrollieren.
- Darauf achten, dass die Druckausgleichsluke(n) an der Ober- und/oder Unterseite des Geräts nicht blockiert wird/werden, und überprüfen, ob diese Luke(n) gut an die Dichtungsfläche anschließt/anschließen, bevor das Gerät eingebaut wird.
- Das Gerät nicht zünden, bevor es vollkommen gastechnisch, abgastechnisch und elektrotechnisch installiert ist; zuerst das in Kapitel 7.3der Anleitung beschriebene Verfahren durchlaufen.
- Das Gerät nicht verwenden, wenn eine Scheibe gebrochen und/oder gerissen ist. Die Scheibe muss zuerst ausgetauscht werden.
Vorgehen beim Installieren eines Einbaugeräts:
- Verwenden Sie für den Kaminumbau, inklusive der Oberseite des Kaminumbaus und des Materials im Inneren des Kaminumbaus wie beim Boden unter dem Gerät und bei der Rückwand, vor der das Gerät installiert wird, feuerfeste und hitzebeständige Materialien. Dafür können sowohl Plattenmaterialien als auch steinartige Materialien verwendet werden.
- Angemessene Schutzmaßnahmen ergreifen, um sicherzustellen, dass sich die Wand hinter dem Kaminumbau und auch die Materialien beziehungsweise Gegenstände, die sich hinter der Rückwand befinden, nicht zu stark aufheizen.
- Berücksichtigen Sie dabei die Mindestvorgaben bezüglich der Innenabmessungen des Kaminumbaus. Diese wurden aus Sicherheitsgründen und zur Vermeidung von extremen Hitzstaus im Kaminumbau festgelegt.
- Lüften Sie den Kaminumbau mithilfe von Lüftungsöffnungen (siehe Anleitung). Diese Öffnungen sind ausschlaggebend für die Sicherheit und für die Vermeidung von extremen Hitzestaus im Kaminumbau.
- Die Stromanschlüsse müssen hitzebeständig sein.
- Die hitzebeständigen Stromanschlüsse frei vom Gerät und möglichst niedrig im Kaminumbau positionieren.
- Dies gilt im Zusammenhang mit der Temperaturentwicklung im Kaminumbau.
Das Gerät wurde entworfen, um eine gemütliche Atmosphäre schaffen und um zu heizen. Das bedeutet, dass alle sichtbaren Oberflächen, einschließlich der Scheibe, heißer als 100°C werden können. Es wird empfohlen, immer ein Schutzgitter vor das Gerät zu stellen, wenn sich Kinder, Senioren oder Körperbehinderte im selben Raum wie das Gerät befinden. Wenn regelmäßig schutzbedürftige Personen ohne Aufsicht in dem Raum anwesend sein können, muss eine feste Abschirmung rundum das Gerät angebracht werden.
