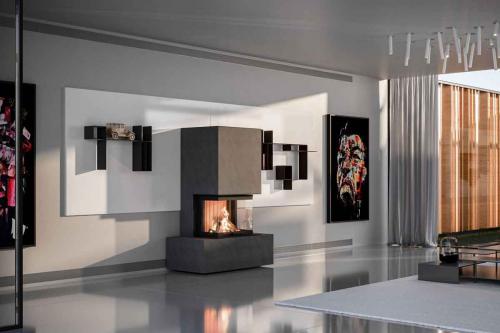

neocube Kaminofen Serie P: Modell P31
Die sieben neocube Serien bieten insgesamt 34 verschiedene Modelle, die höchste Individualität und Qualität vereinen. Jedes Modell ist in acht edlen Sinterkeramik-Oberflächen erhältlich und setzt stilvolle Akzente in jedem Wohnraum.
Dank der perfekt abgestimmten, hochwertig gefertigten Bauteile lassen sich alle neocube-Modelle schnell und unkompliziert montieren – in nur wenigen Stunden, ganz ohne Schmutz.
Technologie trifft auf Design
Exzellente Verbrennungstechnik für höchste Effizienz
Industriequalität für langlebige Perfektion
Einfache Montage durch clevere Konstruktion
Starkes Preis-Leistungs-Verhältnis
Die neocube P-, C- und F-Modelle können direkt an die Wand angebaut werden und bieten so maximale Flexibilität in der Raumgestaltung.
Beeindruckendes Design – bestehend aus modernsten und hochwertigsten Materialen.Vorgefertigt in höchster Industriequalität. In kurzer Zeit ohne Entstehung von Schmutz montiert.
Zum starken Pauschal-Preis. Das ist neocube – modern style of fire.
HINWEIS: der Korpus kann aus 2 verschiedenen Keramiken zusammengestellt werden (oben anders als unten); so dass es nur bei den Basis-Keramiksorten schon 64 mögliche Kombinationen gibt. Dazu kommen dann noch die Keramiken mit Aufpreis. Können wir hier nicht alle darstellen. Bitte anfragen, danke.
Technische Daten
- Hersteller: CB-tec
- Energieeffizienzklasse :
- Nennwärmeleistung (geschlossen) kW: 10
- Heizleistung min./max. kW: 7 - 13
- Wirkungsgrad % : >80
- Brennstoff: Holzscheite
- Verbrennungssystem: Geschlossene Verbrennung, raumluftabhängig
- Verbrennungsluftbedarf, m3/h: 33,0
- Ausführung Glas: Standardglas
- Ausführung Tür: Schiebetür
- Scheibenmaß B/H/T mm: 60/48/34
- Durchmesser Rauchrohrstutzen mm: 200
- Rauchrohrstutzen: hinten
- Zuluftstutzen hinten/unten: 150 mm.
- Abmessungen B/H/T mm: 1200/1788/670
- Gewicht kg: ca. 400
- Betrieb möglich mit Bauart A1 : ja
- Betrieb möglich mit Bauart A : --
- Prüfungen: BImSchV. 1.+2.Stufe, DIN EN 13240 + 13229, Aachener/Münchener/Regensburger Verordnung, Art. 15 a B-VG (Österreich), DIN+
- Erfüllt isoPRO
Optionales Zubehör:
- Sockelblende aus pulverbeschichtetem Stahl
- Funkenschutzplatten aus Glas
Für jedes neocube Modell gibt es die Standard-Funkenschutzplatte** t = 6 mm mit gefaster Kante oder Facette und die passenden zweiteiligen Funkenschutz- und Vorlegeplatten aus Glas nach Maßanfertigung als Sommer- und Winterplatte/Vorlegeplatte. Andere Ausführungen können auf Wunsch angefragt werden.
** Anwendung: vor gerader und nicht hochwärmegedämmter Wand. Weitere Anwendungsfälle auf Anfrage möglich.
*isoPRO Zulassung
Grundsätzlich können alle neocube P-, C- und F-Modelle direkt ohne Abstand an zu schützenden Wänden montiert werden, welche einen K-Wert von ≥ 0,40 W/(m²·K) aufweisen.
Bei neu gebauten Häusern sind die Wände allerdings oft hochwärmegedämmt. Von hochwärmegedämmten Wänden spricht man ab einem K-Wert von ≤ 0,40 W/(m²·K). In diesem Fall muss für eine direkte rückseitige Wandmontage die neocube Zusatzoption isoPRO ausgewählt werden. In der vom DBI-Institut zertifizierten isoPRO-Variante besitzt der neocube eine 5 cm tiefere Bauweise, in welcher ein zusätzlicher Strahlungsreflektor installiert ist. Die isoPRO Zulassung beinhaltet den direkten Wandanbau bis zu einem K-Wert von 0,10 W/(m²·K). Bezüglich der genauen Beschaffenheit bzw. des K-Wert der Aufstellwand, gibt i. d. R. das zuständige Bauunternehmen oder ggf. ein Energieberater Auskunft.
Die neocube P30-Serie erfüllt aufgrund ihrer Konzeption bereits in der Basis-Variante alle Vorraussetzungen für einen wandbündigen Aufbau an hochwärmegedämmten Wänden.
Hinweis: Bei allen Modellen mit Bank/Sims wird diese ebenfalls um 5 cm tiefer ausgeführt.
Achtung! Die Zusatzoption isoPRO ist nur bei Standardhöhe zulässig!
neocube – Sinterkeramik | Basis-Sortiment (im Standardpreis enthalten):
ARCTIC WHITE / JUST WHITE / PHEDRA / ROVERE BUCKSKIN / BARRO / IRON GREY / NERO ZIMBABWE
Weitere 24 Farben & Ausführungen gegen Aufpreis erhätlich (siehe Optionen + Bilder)
Wichtiger Hinweis: Bitte sprechen Sie vor dem Einkauf mit Ihrem zuständigen Bezirks-Schornsteinfeger zwecks Genehmigung für den Einbau des geplanten Kamins.
Leistungserklärung
Datenblatt Montageanleitung Katalog
Alle Modelle
Montage-Video:
Hersteller:
CB-tec GmbH
Behaimweg 2
87781 Ungerhausen
www.cb-tec.de
Schutzmaßnahmen/Sicherheitsanweisungen bei Installation (Holzkamine und -öfen)
Die nachstehenden Schutzmaßnahmen und Sicherheitsvorschriften sind genau einzuhalten:
- Feuerstätten dürfen Sie nur in Räumen und an Stellen aufstellen, bei denen nach Lage, baulichen Umständen und Nutzungsart Gefahren nicht entstehen.
- Am Gerät dürfen keine Änderungen vorgenommen werden.
- Ausschließlich das zugelassene System für die Abgasabfuhr/Verbrennungsluftzufuhr verwenden.
- Arbeiten an der Ofenanlage Montage-, Inbetriebnahme-, Wartungs- und Instandhaltungsarbeiten am Gerät dürfen nur durch einen autorisierten Fachbetrieb durchgeführt werden, da Sicherheit und Funktionsfähigkeit der Anlage vom ordnungsgemäßen Aufbau abhängen.
- Der Aufbau muss durch einen eingetragenen Fachbetrieb erfolgen, da Sicherheit und Funktionsfähigkeit der Anlage vom ordnungsgemäßen Aufbau abhängen. Die jeweils gültigen Fachregeln des Handwerks und die baurechtlichen Vorschriften müssen Sie dabei beachten.
- Feuerstätten müssen Sie betriebssicher und brandsicher aufstellen, so dass Gefahren und unzumutbare Belästigungen nicht auftreten können. Sie müssen auf angemessene Dauer gebrauchstauglich sein.
Das Gerät wurde entworfen, um eine gemütliche Atmosphäre zu schaffen und um zu heizen. Das bedeutet, dass alle sichtbaren Oberflächen, einschließlich der Scheibe, heißer als 100°C werden können. Es wird empfohlen, immer ein Schutzgitter vor das Gerät zu stellen, wenn sich Kinder, Senioren oder Körperbehinderte im selben Raum wie das Gerät befinden. Wenn regelmäßig schutzbedürftige Personen ohne Aufsicht in dem Raum anwesend sein können, muss eine feste Abschirmung rundum das Gerät angebracht werden.
