Kaminbausatz Mod. N3
Klassische Naturstein-Anlagen für stilvolles Wohnen
Naturstein ist, wie der Name schon sagt, ein in freier Natur in Jahrmillionen gewachsenes Produkt, dem wir "nur" die Form und den letzten Schliff geben können. Leichte Abweichungen in Farbe, Struktur und Aderung sind daher ganz natürlich. Das bedeutet, dass jede daraus gefertigte Anlage ein Unikat darstellt, was die hohe Wertigkeit dieses Produktes noch zusätzlich unterstreicht.
Klassisch und Edel
Nicht nur in alten Schlössern und Herrenhäusern wussten die antiken und klassischen Natursteinkamine mit ihrer Eleganz zu bezaubern, sie tun es noch immer. Auch heute noch, setzt eine Natursteinfassade mit Kamin einen stilvollen Akzent in Ihrem Zuhause. Ob dezent oder mit Verzierungen veredelt, wir bieten in einem umfangreichen Sortiment genau den passenden Kamin für Ihre Bedürfnisse.
In Handarbeit gefertigt
Die Natursteinfassaden werden überwiegend in Handarbeit gefertigt. Diese Handwerkskunst wird nur noch von wenigen beherrscht. Je nach Material, Verarbeitung und Natursteinsorte entstehen so individuelle Einzelstücke, die durch ihr Design zum Mittelpunkt jedes Raumes werden. Auch die Kombination aus verschiedenen Natursteinen sowie Sondermaße sind auf Anfrage möglich.

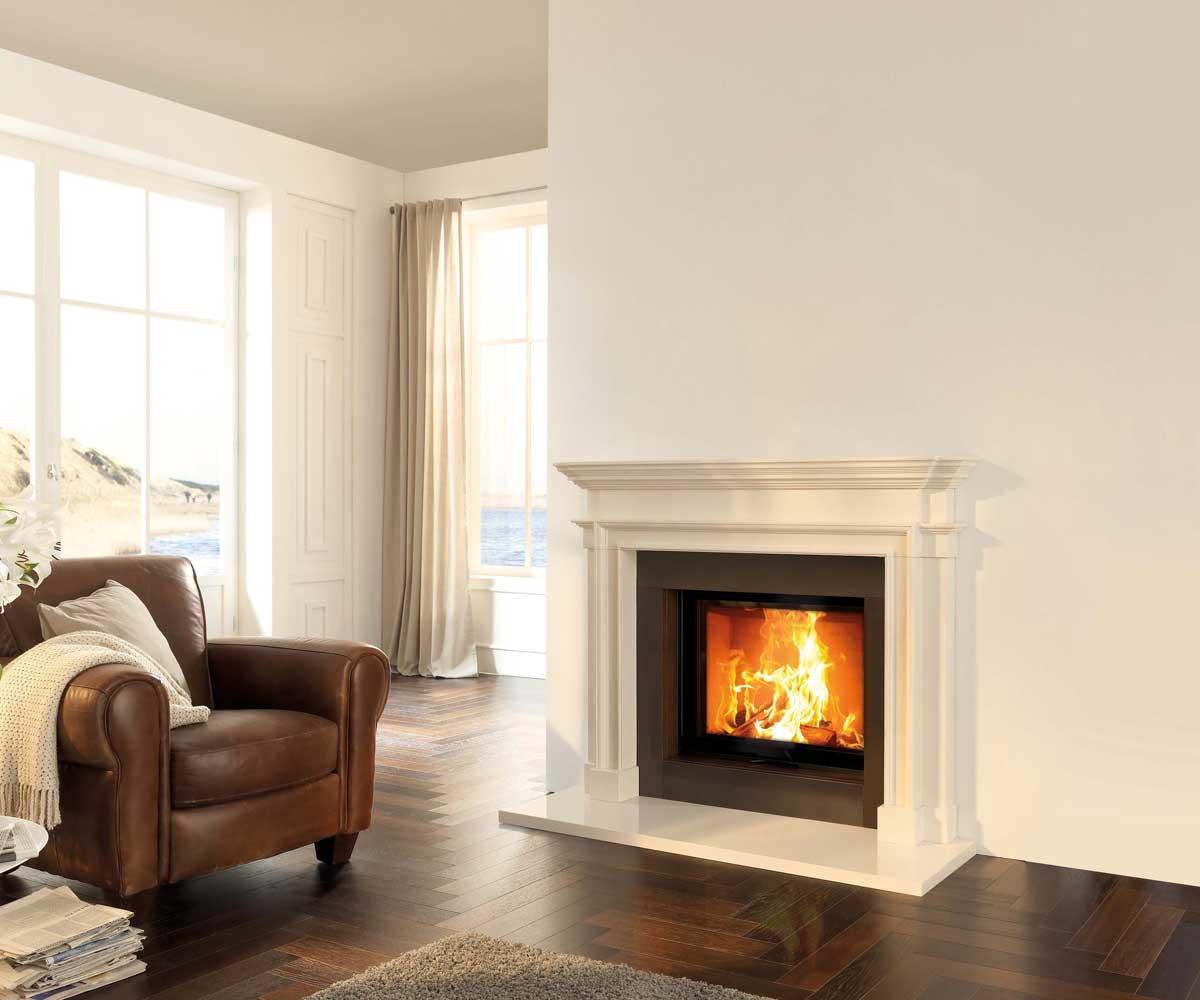

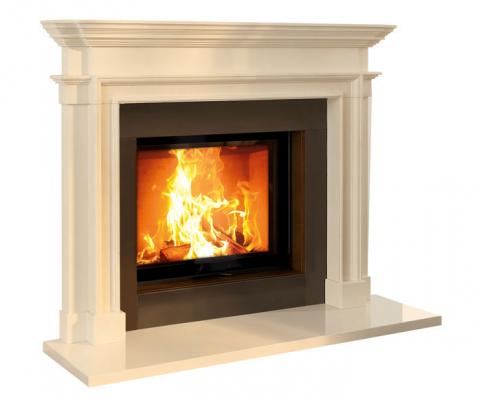

Beschreibung N3
Maße: B 1450, H 1160, T 300mm (Änderungen auf Wunsch möglich!)
abgebildet in Naturstein: Blanco Nacarado und Negro Abanilla.
Beschreibung Kamineinsatz
- Energieeffizienzklasse:
- Nennwärmeleistung 9 kW
- Brennstoff: Holzscheite
- Verbrennungssystem: Geschlossene Verbrennung, raumluftabhängig
- Ausführung Tür: hochschiebbar (kippbar zur Reinigung), werkseitig nicht selbstschließend (Gewichte für Umbau liegen bei)
- Standard-Ausführung: Kristall
- Durchmesser Rauchrohrstutzen 200 mm
- Verbrennungsluftstutzen Ø 150 mm
- Wärmeabgabe: über die Sichtscheibe 35 %
- Wärmeabgabe: konvektive Leistung 65 %
- Standard-Innenauskleidung: Schamotte glatt weiß
- Prüfungen: BImSCHV. 2.Stufe, EFA
- Betrieb möglich mit Bauart A1: ja
- Betrieb möglich mit Bauart A: ja
Optionale Ausstattung:
- Warmluft-Aufsatzregister
- Nachheizkasten
- SMR-Multi-Regelung
- Heizwasser-Aufsatzregister
- Doppelverglasung
- Verbrennungsluftstutzen
- Außenbefeuerung
- Innenauskleidung: Schamotte anthrazit oder Guss anthrazit (bei Lina W Vermiculite Natur oder Anthrazit)
Lieferumfang:
Naturstein-Stilkamin-Bausatz, bestehend aus:- Topplatte
- Oberteil
- Seitenteil (links und rechts)
- Sockel bzw. Bodenplatte
- Blenden: passend zugeschnitten
- Kamineinsatz Schmid Lina 7363 h, mit Blendrahmen und Schiebetür

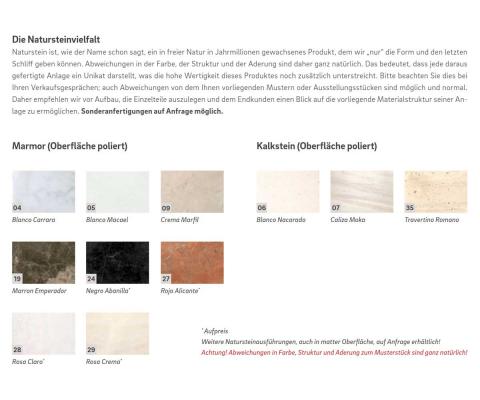

Sorten mit Aufpreis poliert: Rosa Claro, Rosa Crema, Negro Abanilla und Rojo Alicante
Weitere Natursteinausführungen, auch in matter Oberfläche, auf Anfrage erhältlich!
Vorlageplatte auf Anfrage erhältlich.
Gesamtgewicht: ca. 620 kg
Wichtiger Hinweis: Bitte sprechen Sie vor dem Einkauf mit Ihrem zuständigen Bezirks-Schornsteinfeger zwecks Genehmigung für den Einbau des geplanten Kamins.
Download Datenblatt Kamineinsatz Lina 73h: hier klicken
Download Datenblatt N3: hier klicken
Download Montageanleitung: hier klicken
Versandbedingungen
Die Lieferung erfolgt außschließlich innerhalb Deutschland.Andere Länder nur auf Anfrage; Abholung ist ebenfalls möglich!
Versandkosten (inklusive gesetzliche Mehrwertsteuer)
Lieferungen innerhalb Deutschlands:
Wir berechnen die Versandkosten nach dem Bestellwert (Bruttowarenwert):bis zu einem Warenwert von 99,99 EUR = 6,90 EUR
versandkostenfrei innerhalb Deutschland ab 100 EUR Warenwert
Hersteller: Camina & Schmid
Feuerdesign und Technik GmbH & Co. KG
Vertretungsberechtigte Geschäftsführung: Colin Rokossa
Gewerbepark 18
49143 Bissendorf
Tel. +49 5402 7010-10
Fax +49 5402 7010-70
www.camina-schmid.de
Schutzmaßnahmen/Sicherheitsanweisungen bei Installation (Holzkamine und -öfen)
Die nachstehenden Schutzmaßnahmen und Sicherheitsvorschriften sind genau einzuhalten:
- Feuerstätten dürfen Sie nur in Räumen und an Stellen aufstellen, bei denen nach Lage, baulichen Umständen und Nutzungsart Gefahren nicht entstehen.
- Am Gerät dürfen keine Änderungen vorgenommen werden.
- Ausschließlich das zugelassene System für die Abgasabfuhr/Verbrennungsluftzufuhr verwenden.
- Arbeiten an der Ofenanlage Montage-, Inbetriebnahme-, Wartungs- und Instandhaltungsarbeiten
am Gerät dürfen nur durch einen autorisierten Fachbetrieb durchgeführt
werden, da Sicherheit und Funktionsfähigkeit der Anlage vom ordnungsgemäßen Aufbau abhängen. - Der Aufbau muss durch einen eingetragenen Fachbetrieb erfolgen, da Sicherheit und Funktionsfähigkeit der Anlage vom ordnungsgemäßen Aufbau abhängen. Die jeweils gültigen Fachregeln des Handwerks und die baurechtlichen Vorschriften müssen Sie dabei beachten.
- Feuerstätten müssen Sie betriebssicher und brandsicher aufstellen, so dass Gefahren und unzumutbare Belästigungen nicht auftreten können. Sie müssen auf angemessene Dauer gebrauchstauglich sein.
Das Gerät wurde entworfen, um eine gemütliche Atmosphäre zu schaffen und um zu heizen. Das bedeutet, dass alle sichtbaren Oberflächen, einschließlich der Scheibe, heißer als 100°C werden können. Es wird empfohlen, immer ein Schutzgitter vor das Gerät zu stellen, wenn sich Kinder, Senioren oder Körperbehinderte im selben Raum wie das Gerät befinden. Wenn regelmäßig schutzbedürftige Personen ohne Aufsicht in dem Raum anwesend sein können, muss eine feste Abschirmung rundum das Gerät angebracht werden.
Schutzmaßnahmen/Sicherheitsanweisungen bei Installation von Gaskaminen
Die nachstehenden Schutzmaßnahmen und Sicherheitsvorschriften sind genau einzuhalten:
- Die Installation und die Wartung des Geräts dürfen ausschließlich von einem anerkannten und kompetenten Installateur auf dem Gebiet von Gasheizungen und Elektrizität ausgeführt werden.
- Am Gerät dürfen keine Änderungen vorgenommen werden.
- Ausschließlich das zugelassene System für die Abgasabfuhr/Verbrennungsluftzufuhr verwenden.
- Vorgehen beim Installieren eines freistehenden Geräts: das Gerät in dem angegebenen Mindestabstand von der Rückwand aufstellen (siehe Angaben in der Anleitung).
- Das Gerät nicht abdecken beziehungsweise nicht in eine Isolierdecke oder andere Materialien einpacken. Darauf achten, dass sich keine brennbaren Gegenstände und/oder Materialien im Strahlungsbereich des Geräts befinden. Dieser Strahlungsbereich liegt bei 500 mm, außer wenn andere Angaben gemacht werden.
- Ausschließlich das im Lieferumgang enthaltene Set verwenden, zum Beispiel das Holzblock-Set oder das Kiesel-Set, und dieses genau konform der Beschreibung hinlegen.
- Den Platz rundum den Ionisierungs- und den Zündstift frei lassen und auf keinen Fall Glühmaterial rundum diese Stifte legen.
- Darauf achten, dass die Gasleitungen und Anschlüsse sauber sind und keine Verunreinigungen aufweisen. Einen Gashahn konform den geltenden Vorschriften montieren.
- Die gesamte Anlage vor der Inbetriebnahme auf Gasdichtigkeit kontrollieren.
- Darauf achten, dass die Druckausgleichsluke(n) an der Ober- und/oder Unterseite des Geräts nicht blockiert wird/werden, und überprüfen, ob diese Luke(n) gut an die Dichtungsfläche anschließt/anschließen, bevor das Gerät eingebaut wird.
- Das Gerät nicht zünden, bevor es vollkommen gastechnisch, abgastechnisch und elektrotechnisch installiert ist.
- Das Gerät nicht verwenden, wenn eine Scheibe gebrochen und/oder gerissen ist. Die Scheibe muss zuerst ausgetauscht werden.
Vorgehen beim Installieren eines Einbaugeräts:
- Verwenden Sie für den Kaminumbau, inklusive der Oberseite des Kaminumbaus und des Materials im Inneren des Kaminumbaus wie beim Boden unter dem Gerät und bei der Rückwand, vor der das Gerät installiert wird, feuerfeste und hitzebeständige Materialien. Dafür können sowohl Plattenmaterialien als auch steinartige Materialien verwendet werden.
- Angemessene Schutzmaßnahmen ergreifen, um sicherzustellen, dass sich die Wand hinter dem Kaminumbau und auch die Materialien beziehungsweise Gegenstände, die sich hinter der Rückwand befinden, nicht zu stark aufheizen.
- Berücksichtigen Sie dabei die Mindestvorgaben bezüglich der Innenabmessungen des Kaminumbaus. Diese wurden aus Sicherheitsgründen und zur Vermeidung von extremen Hitzstaus im Kaminumbau festgelegt.
- Lüften Sie den Kaminumbau mithilfe von Lüftungsöffnungen. Diese Öffnungen sind ausschlaggebend für die Sicherheit und für die Vermeidung von extremen Hitzestaus im Kaminumbau.
- Die Stromanschlüsse müssen hitzebeständig sein.
- Die hitzebeständigen Stromanschlüsse frei vom Gerät und möglichst niedrig im Kaminumbau positionieren.
- Dies gilt im Zusammenhang mit der Temperaturentwicklung im Kaminumbau.
Das Gerät wurde entworfen, um eine gemütliche Atmosphäre schaffen und um zu heizen. Das bedeutet, dass alle sichtbaren Oberflächen, einschließlich der Scheibe, heißer als 100°C werden können. Es wird empfohlen, immer ein Schutzgitter vor das Gerät zu stellen, wenn sich Kinder, Senioren oder Körperbehinderte im selben Raum wie das Gerät befinden. Wenn regelmäßig schutzbedürftige Personen ohne Aufsicht in dem Raum anwesend sein können, muss eine feste Abschirmung rundum das Gerät angebracht werden.
